CS110 A / B / K Metal Drag Chain

CS110 A/B/K Series

Technical Data

Material:
PA6 + 30% Fibre Glass

Speed:
8 m/sec

Temperature:
-30°C to +130°C

Application Areas

  • Gantry Robot
  • Machining Center
  • Textile & Welding Machines
  • Woodwork & Fabric Machines

Image Representation

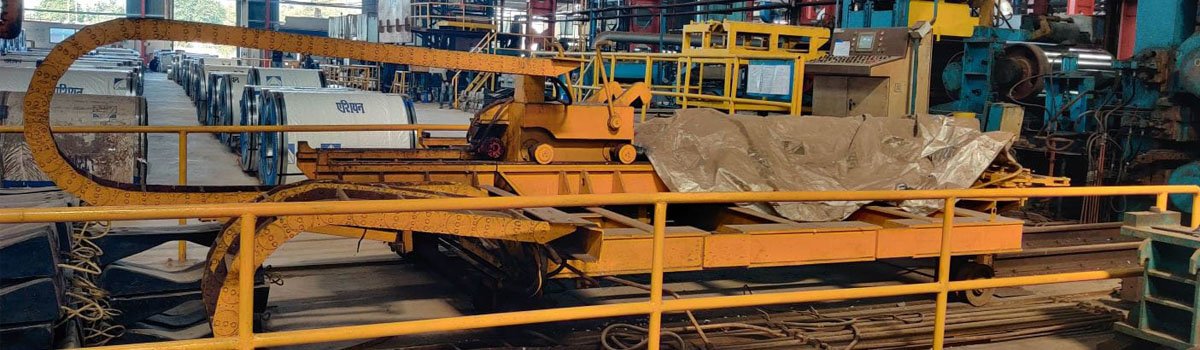

Chain Example

Formula References

  • L — Calculation of the chain length
  • HM — Travel Distance
  • Y — Mounting Height
  • X — Radius Length
  • H — Pitch

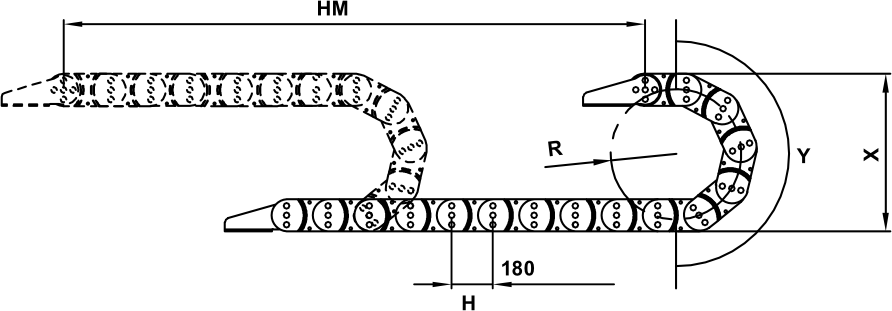

Chain Formula Diagram

Openable From Inside

CS110
Inner height
A
Open series
400
Inner width
R150
Bending radius

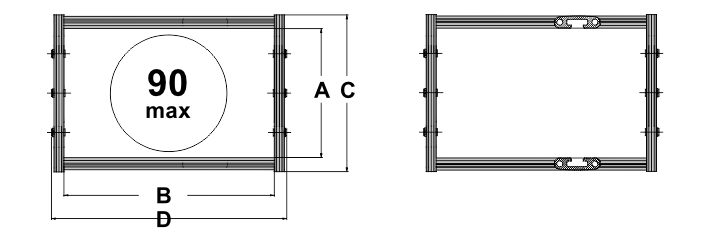

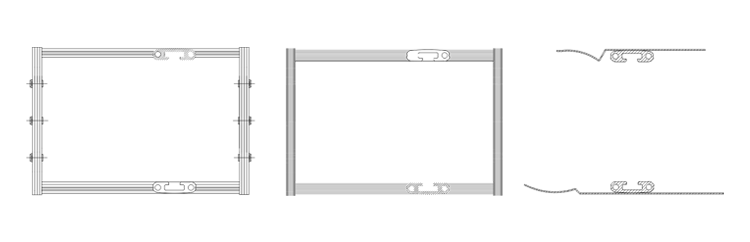

CS110 Series Diagram
L = HM / 2 + Y
X = R × 2 + C
Y = R × π
A
Inner Height (mm)
Bmin - Bmax
Inner Width (mm)
C
Outer Height (mm)
D
Outer Width (mm)
W
Weight Kg/Mt
CS110 A 110 200-1000 145 232-1032 250-1000

Aluminium Special Designed Series for your Cables and Hose holes

CS110
Inner height
B
Special designed series
500
Inner width
R400
Bending radius

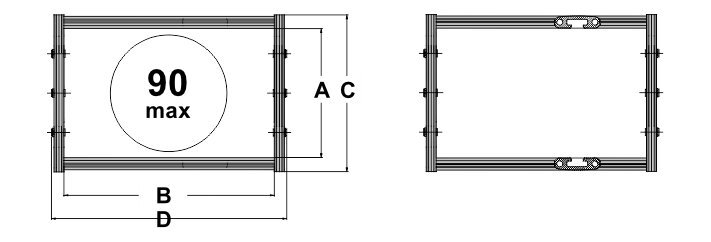

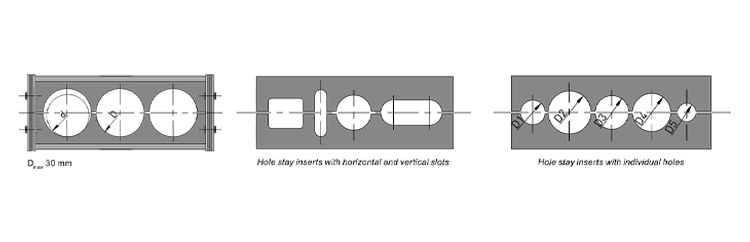

CS110 Series Diagram
L = HM / 2 + Y
X = R × 2 + C
Y = R × π
MODEL A
Inner Height (mm)
Bmin - Bmax
Inner Width (mm)
C
Outer Height (mm)
D
Outer Width (mm)
W
Weight Kg/Mt
CS110 B 110 200-1000 145 232-1032 250-1000

Openable From Inside

CS110
Inner height
K
Closed series
500
Inner width
R400
Bending radius
CS110 Series Diagram
L = HM / 2 + Y
X = R × 2 + C
Y = R × π
MODEL A
Inner Height (mm)
Bmin - Bmax
Inner Width (mm)
C
Outer Height (mm)
D
Outer Width (mm)
W
Weight Kg/Mt
CS110 K 110 200-1000 145 232-1032 250-1000

Bending Radius

250 300 350 400 500 600 800 1000
H(mm) 180
X(mm) 645 745 845 945 1145 1345 1745 2145
Y(mm) 785 942 1099 1256 1570 1884 2512 3140

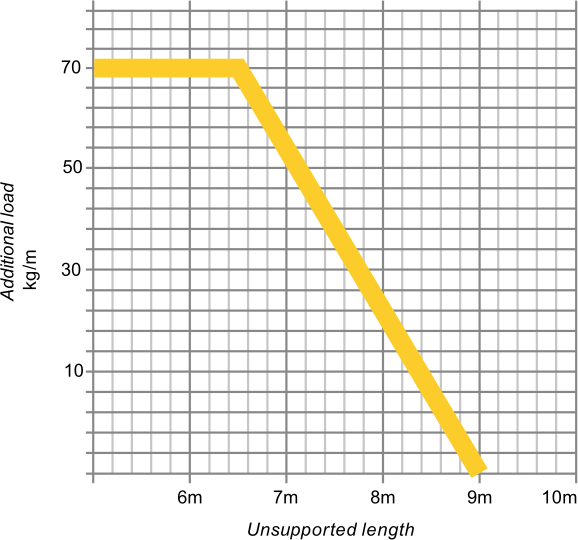

Load Diagram

Load Diagram

Steel End Connector Assembly

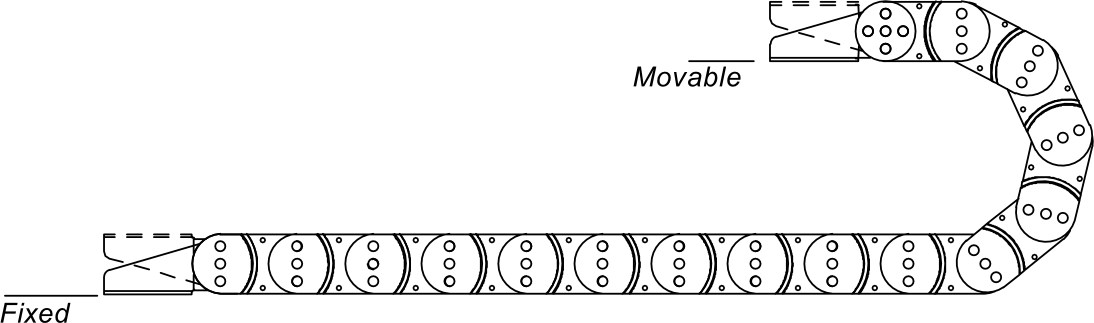

Connector 1
